雨污管網的認識與判斷

在城市管網規劃體系中，雨污管網僅是其中的一個組成部分，除此之外還包括通訊管網、燃氣管網、供水管網等。因此，為確保這一工作的順利進行，我們首先需要界定工作范圍，并識別各類管網的特點。

雨污水管線的主體結構包括檢查井和管道，這些通常都埋于地下。為了便于定期檢查管道是否正常運行，檢查井的井蓋在制造時標注了“雨水井”和“污水井”的字樣。然而，在實際施工中，我們注意到許多井蓋的放置相當隨意，與其實際用途并不一致。因此，我們需要通過打開檢查井的方式來確認每個井的具體情況，并進行正確的標識，例如使用“Y”代表雨水井，“W”代表污水井。

它的主要功能是收集未受污染的雨水，并將其引導至雨水管道。通常情況下，帶有雨落口的檢查井多數是雨水井。同時，我們需要關注管道的連通性，通過管道的走向來判斷檢查井的具體屬性。

而污水井的主要功能是收集生活產生的廢水，這些廢水屬于污染水。它們通常連接到小區等需要排放廢水的地方。在打開污水井時，可以明顯聞到垃圾腐敗的氣味。
以上所述是現場作業中的一種靈活判斷方法。為了獲得更精確的判斷，需要根據現場連續三天的水流情況進行觀察，以判定雨水排口、疑似排口和工程排口。隨后，根據溯源結果將可能的排口進一步分類為污水直排口和混接排口。

技術要點

1、雨污混接排查技術要點

排查與采集工作的主要內容涵蓋了編號、位置、數量、管底標高、排口類型、排口管徑、材質等要素。在進行排查之前，需首先明確排查的具體范圍和目的。
混接點位置的調查對象是調查范圍內的雨污水管道及其附屬設施。對于強排系統，調查需進行到泵站前的第一個檢查井；對于自排系統，則需調查到進入河道前的第一個檢查井。
在進行混接點位置探查之前，應進一步分析相關資料，重點關注預判可能存在混接現象的區域，選擇適當的混接調查方法，并評估這些方法的有效性，如有必要，還需進行試驗?；旖狱c(diǎn)位置的探查應采用實地開井調查與儀器探測相結合的方式，以確定混接的具體位置和情況。通過人工調查、儀器探測、染色實驗等方法，可以確定管線走向和排水口，同時，管道內部的雨污混接情況也可以得到初步的判斷。

2、CCTV檢測技術要點

檢測現場條件要求：CCTV檢測對現場環境有一定的要求，檢測時管道內的水量不宜過多。如果現場水流量過大，不適宜機器檢測，應采取措施降低水位，確保管道內的水位不超過管道直徑的20%。檢測前，需要對管道進行封堵和導流，以便使管道內的水位達到檢測的標準。
當遇到如下情況，應立即停止檢測工作：當爬行器在管道內無法移動或推桿在管道內無法推進；鏡頭沾有污物；鏡頭浸入水中；管道內充滿霧氣，影響圖像清晰度；以及其他任何原因導致無法進行正常檢測的情況。
CCTV檢測設備特性解析：為了獲得更準確的監測數據，我們需要對CCTV檢測設備有更深入的了解。該設備的攝像頭具備平移掃描、旋轉、上下俯仰及旋轉、變焦等多種功能，且攝像頭的高度可以靈活調整；爬行機器人具備前進、后退、空檔、變速、防側翻等操作功能，其輪徑和輪距可以根據被檢測管道的尺寸進行更換或調節；主控制器能夠在監視器上實時顯示日期、時間、管徑、管道內行進距離等信息，并具備數據處理能力；此外，燈光的強度也是可調節的。
CCTV設備設置：將裝有攝像頭的爬行器放置在檢測的起始位置后，在開始檢測之前，需要將計數器重置為零。如果檢測起點與管道起始點位置不重合，應當進行補償設置。

3、混接程度評估技術要點

根據調查范圍進行評估，若調查范圍內包含2個或更多排水區域，則應分別對每個排水區域進行單獨評估?；旖狱c(diǎn)的混接程度和區域混接程度可劃分為三個等級：重度混接（3級）、中等混接（2級）和輕度混接（1級）。

① 單個混接點混接程度評估

單個混接點混接程度可依據混接管管徑、混接水量、混接水質以任一指標高值的原則確定等級，混接點混接程度分級標準見表1。

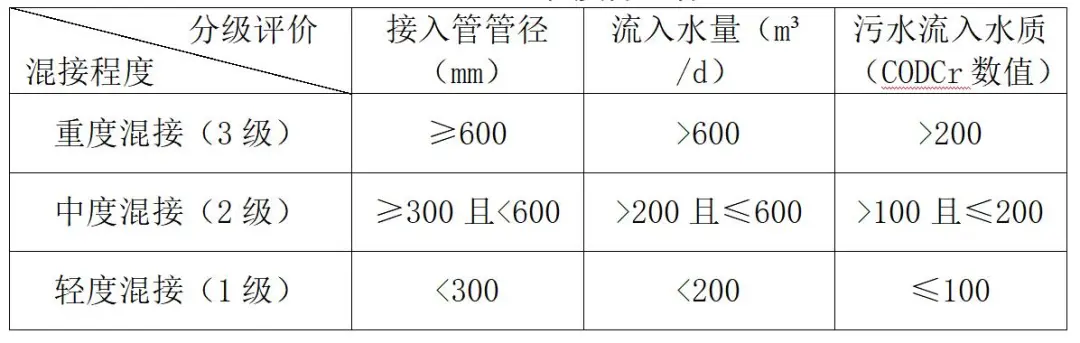

表1 混接點混接程度分級標準表

② 區域混接程度評估

本項目確定為一個區域進行區域混接程度評估，不再進行內部區域劃分，判別依據如下。

混接密度（M）：M= n/N×100%

式中：M——混接密度；n——混接點數；N——節點總數，是指兩通（含兩通）以上的明接和暗接點總數。

混接水量程度（C）：C= ︱Q-0.85q︱/Q×100%

式中：C——混接水量程度；q——被調查區域的供水總量，m3；Q——被調查區域的污水排水總量，m3。
區域混接程度應按照表2確定。

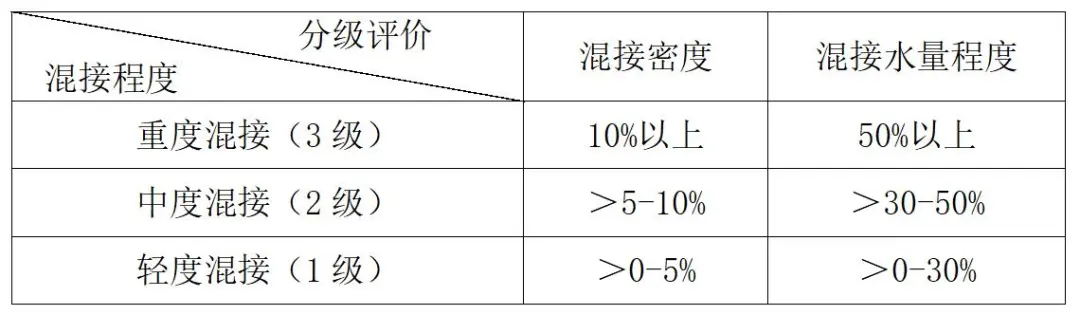

表2 區域混接程度分級評價表

③ 最終成果組織要點

形成主體由一張圖（溯源排查成果圖）、一張表（溯源排查成果表）、一個問題清單、以及整改初步建議等組成的溯源排查成果報告。
排查成果圖：包含的內容為溯源排口的位置和數量、管線走向和編號、道路名稱、明顯的建筑物標識，采用1：500比例尺。
溯源成果表：成果表主要涵蓋了現場的檢測記錄數據和處理結果，主要包含排口編號、污染來源、混接程度、現場實測數據（水質相關數據，如COD、氨氮、總氮、總磷、PH值等）
問題清單：分析出混接或者直排的污水來源。
整改意見：與問題清單對應，提出初步的整改意見。

工作實施難點及改善意見

1、老城區普查工作實施難點及改善意見

實施難點：在老城區，建筑密度較高，普查點之間的距離僅為3-4米，相較于新城區的15-20米，這大幅提升了普查的工作量。從外業角度來看，物探需要探測的點數增加了數倍，同樣，測量所需收集的點位坐標數量也大幅上升；從內業角度來看，由于點數過多，數據庫建設過程中的數據處理出現卡頓，運行速度變慢，進而延長了工作時間；從管道使用狀況來看，老城區普遍存在淤堵和混流問題，由于水量大、淤堵嚴重，難以準確判斷管道走向，也難以精確梳理管網；從安全生產的角度來看，老城區道路狹窄且車流量大，這在很大程度上提高了作業的安全風險。

改善建議：針對普查點位密集的問題，應善于歸納作業規律。由于外業工作量較大，應善于利用管道的連通性進行推理，通常情況下，距離較短的管線在材質、管徑和走向上不會(huì )發生變化，通過現場觀察可以減少部分指標測量的時間消耗；針對內業數據量過載的問題，可以在前期建庫時將數據分批處理，避免大量數據同時在同一臺工作站運行，最后再將數據合并進行數據庫處理；對于淤堵問題，應及時記錄并現場標記，后期可以利用CCTV檢測技術對淤堵區域進行分析，以確定堵塞原因，并同時對管道走向進行判斷；至于安全問題，可以通過實行倒班制度來緩解，由于老城區白天車流量大，不便于開展室外工作，可以改為夜間作業，并通過調休輪換的方式確保員工的休息，以避免因交通問題造成工期延誤。

2、管網交匯圖面連通性處理難點

實施難點：在一些地區，由于管道規劃設計不當，管網布局混亂，因此在處理連通性問題時，需要大量的現場調查工作來輔助，這無疑導致了工作周期的延長。
改善建議：可以從以下兩個方面著手，一是協調規劃圖紙，確保施工單位能夠根據圖紙判斷管線連通性問題；二是作業前期進行詳盡的管線走向分析，多個項目小組選擇同一個交叉路口（即管線交匯點）作為作業起點，由此向外擴展作業范圍，以此避免在連通性判斷上出現矛盾。

3、涉及部門過多的協調問題

實施難點：在主城區（尤其是老城區），涉及的企事業單位和居民小區眾多。為了確保普查工作無遺漏，全方位、多角度地進行雨污管網探測，這無疑會(huì )對居民的日常生活造成一定干擾。因此，在實際施工過程中，可能會(huì )遇到阻礙、無法進入等情形。
改善建議：加強與業主單位的溝通，加大宣傳力度，通過政府、媒體、網絡(luò )等渠道，讓更多市民認識到普查工作對“惠民利民”的重要性，從而促使他們積極配合，以減少不必要的耗時。
